Construcción y Beneficios de las Columnas de Grava en la Ingeniería Civil
Las columnas de grava constituyen un método esencial para la mejora de terrenos cohesivos blandos en la ingeniería civil. Este método implica la introducción de columnas de grava en el suelo mediante vibración o pilotaje convencional, según la elección del método de ejecución. Veamos en detalle cómo estas columnas de grava son cruciales en la construcción y estabilización de diversas infraestructuras.
¿Qué son las Columnas de Grava?
Las columnas de grava, también conocidas como columnas granulares o columnas de drenaje, desempeñan un papel fundamental en la ingeniería civil. Estas estructuras consisten en grava o agregados de alta calidad, compactados en el suelo para formar columnas verticales o inclinadas. Su construcción tiene como objetivo principal aumentar la capacidad de carga del terreno y mejorar la estabilidad del suelo.
Construcción de Columnas de Grava
La construcción de columnas de grava es un proceso meticuloso que se realiza de la siguiente manera:
Estudio del suelo: Antes de comenzar la construcción, se lleva a cabo un estudio del suelo para determinar la capacidad de carga y la ubicación óptima de las columnas de grava.
Excavación: Se procede a excavar el suelo en los lugares donde se insertarán las columnas de grava.
Inserción de grava: La grava se coloca en los espacios excavados. Este material es compactado cuidadosamente en columnas uniformes.
Compactación: La compactación es una etapa crítica para garantizar la eficacia de las columnas de grava. La grava se compacta en capas para lograr una distribución uniforme y alta densidad.
Usos de las Columnas de Grava
Las columnas de grava encuentran aplicaciones en diversos proyectos de ingeniería civil, incluyendo:
Cimentación de edificios: Mejoran la capacidad de carga del suelo bajo los cimientos, lo que es fundamental en suelos inestables.
Estabilización de taludes: Se utilizan para prevenir deslizamientos de tierra en terraplenes y laderas.
Aceleración de la consolidación: Actúan como drenes verticales, lo que acelera el proceso de consolidación del terreno.
Reducción de asientos: Ayudan a minimizar los asientos diferenciales en las estructuras, lo que puede dañar edificios y carreteras.
Refuerzo del terreno: En proyectos que requieren suelos de mayor resistencia, como terraplenes elevados, las columnas de grava ofrecen una solución efectiva.
Métodos de Construcción

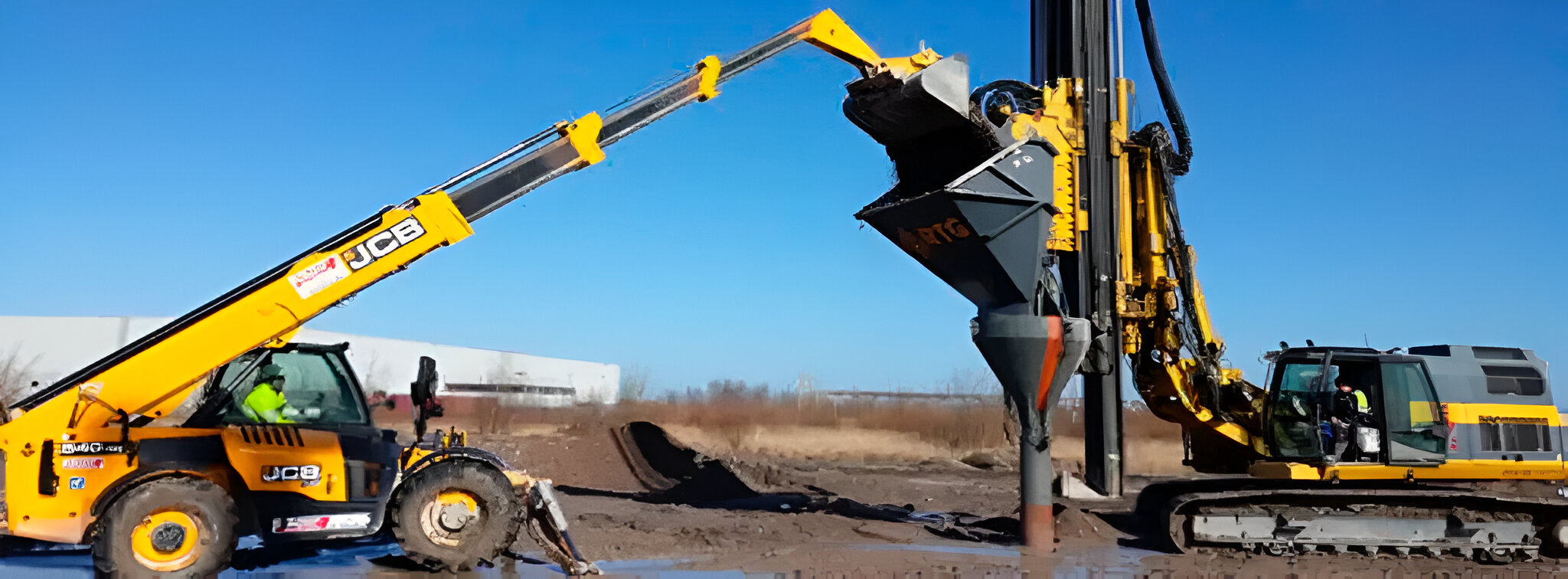

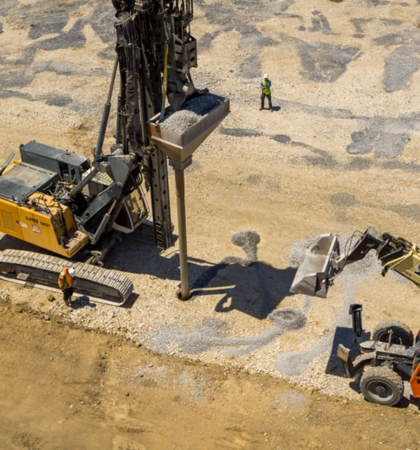

Las columnas de grava pueden construirse mediante dos métodos principales: el pilotaje convencional y el uso de vibradores especiales. El método elegido depende de las características del suelo y los objetivos del proyecto.
Pilotaje Convencional: Se puede llevar a cabo por sustitución o desplazamiento, dependiendo de las necesidades del proyecto.
Vibradores Especiales: Estos vibradores se utilizan en terrenos cohesivos y permiten la introducción de columnas de grava sin reemplazar el suelo original. Esto es particularmente útil en suelos granulares.
Limitaciones y Recomendaciones
Es importante destacar que, en suelos blandos originales con baja capacidad portante, las columnas de grava pueden tener limitaciones para soportar la resistencia lateral exigida. Por lo tanto, se deben considerar cuidadosamente las condiciones del suelo antes de optar por esta técnica.
Las recomendaciones clave para la construcción de columnas de grava incluyen:
- Tamaño de grava entre 5 y 40 mm.
- Ángulo de rozamiento interno entre 38º y 40º.
- Separación entre columnas de 2 a 10 m, en una malla regular.
- Diámetros entre 40 y 120 cm, dependiendo de las características del terreno.
- Profundidad, que generalmente no debe superar los 20 m, aunque puede llegar hasta 37 m en condiciones excepcionales.
Conclusión
Las columnas de grava son una técnica versátil y eficaz en la ingeniería civil. Su construcción adecuada puede mejorar significativamente la estabilidad y la capacidad de carga del suelo, lo que las convierte en una elección popular en una variedad de proyectos de construcción. Si estás considerando el uso de columnas de grava en tu próximo proyecto, asegúrate de trabajar con profesionales experimentados en su diseño y construcción para obtener los mejores resultados.
Si deseas obtener más información sobre columnas de grava, puedes consultar el catálogo de Terratest que proporciona detalles adicionales sobre esta técnica de mejora del suelo.
