En una edificación, el hincado gana por repetición. Un pabellón escolar, un bloque de vivienda o una nave industrial tienen muchos apoyos y cargas moderadas. Es decir: muchos elementos parecidos, no unos pocos elementos enormes. Y ahí el pilote prefabricado rinde. Esta guía explica cuándo conviene, qué se controla y cómo se comprueba.
Qué obra de edificación pide cimentación profunda
No toda edificación la necesita. La pide cuando el terreno superficial no puede recibir la carga con seguridad. Eso ocurre, sobre todo, en tres situaciones: depósitos sueltos o de baja capacidad, capas que cambian de un punto a otro del mismo terreno, y nivel freático alto.
En esos casos una cimentación superficial reparte mal la carga. Además, expone a la estructura a asentamientos diferenciales: un apoyo baja más que su vecino y el daño aparece en la estructura, no en el suelo. Por eso conviene resolverlo antes, en el estudio de suelos, y no después con refuerzos.
Por qué el hincado rinde en una edificación
Un pilote hincado atraviesa las capas flojas y transfiere la carga al estrato competente. Hasta ahí, igual que un pilote excavado. La diferencia está en cómo se ejecuta y, por lo tanto, en el ritmo.
El pilote prefabricado llega a obra terminado. Se introduce por golpe. Entonces no exige excavación, ni extracción de material, ni tiempo de fraguado en sitio. En una obra con decenas o cientos de apoyos repetidos, esas tres ausencias son las que hacen la diferencia de plazo.
También hay una ventaja de control de calidad. El elemento se fabrica bajo condiciones controladas y llega a obra ya curado. Su resistencia no depende de cómo se vació ni de cómo fraguó en el terreno.
Hincado o excavado: qué inclina la decisión
Los dos resuelven el mismo problema: llevar la carga a un estrato competente. Sin embargo, no se eligen por preferencia sino por terreno y por geometría de la obra.
El hincado pide un terreno que deje pasar el elemento. Por lo tanto, gana donde el perfil es atravesable y los apoyos se repiten. El pilote excavado, en cambio, se abre paso retirando material. Por eso es el que corresponde cuando hay que atravesar bolonería gruesa o roca, o cuando se necesitan diámetros y profundidades que un prefabricado no alcanza.
En una edificación la comparación suele resolverse por el conjunto, no por el elemento. Muchos apoyos con cargas moderadas empujan hacia el hincado. Pocos apoyos con cargas altas empujan hacia el excavado.
El acopio y el manejo también son parte del plan
Un detalle que se subestima en obra urbana: los pilotes prefabricados hay que traerlos, acopiarlos y manipularlos. Son elementos pesados y largos, y llegan por lotes.
Eso ocupa terreno dentro del frente de obra, que en una edificación urbana suele ser justamente lo que falta. Además, condiciona la secuencia: el orden en que se hincan los ejes tiene que ser compatible con por dónde entra el camión y por dónde se mueve la grúa. Conviene mirarlo al planificar, no al empezar.
Qué es un pilote prefabricado de concreto
Es un elemento de concreto armado de sección constante, fabricado fuera de la obra. En el caso que se describe más abajo, la sección fue de 50×50 cm. Llega a obra con sus puntos de izaje definidos y, habitualmente, con marcas de graduación en el fuste. Esas marcas no son decorativas: sirven para leer cuánto penetra el pilote con cada golpe.

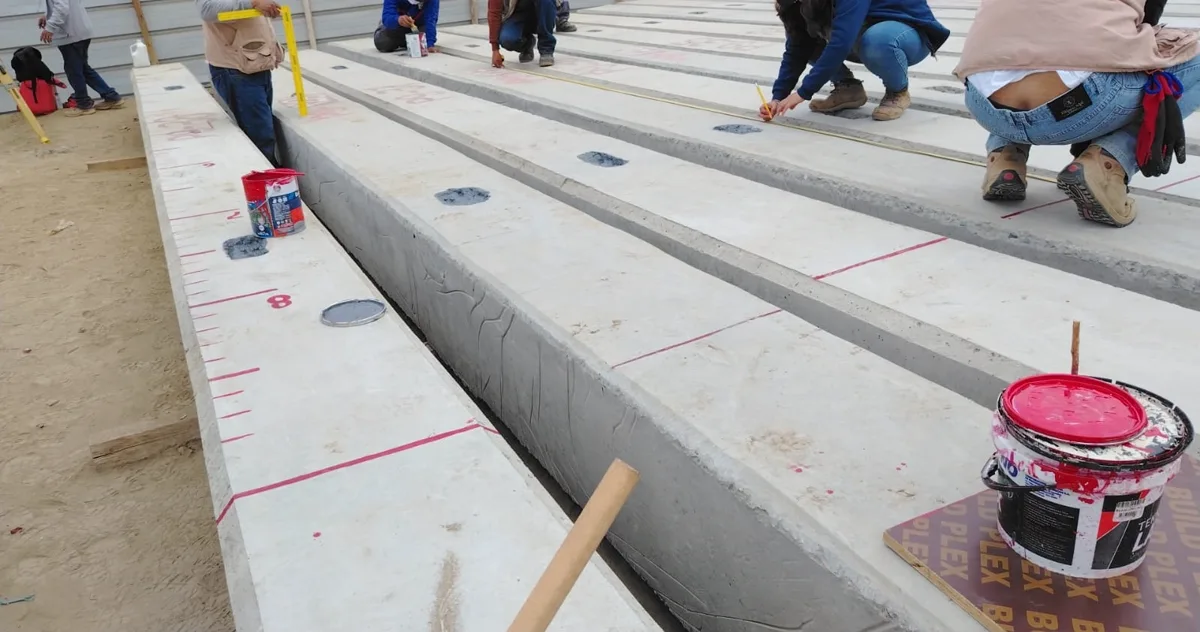

Pilotes prefabricados de sección cuadrada, preparados en obra. Las marcas de graduación del fuste son las que permiten leer la penetración por golpe.
El caso: 418 pilotes en el Colegio Politécnico del Santa

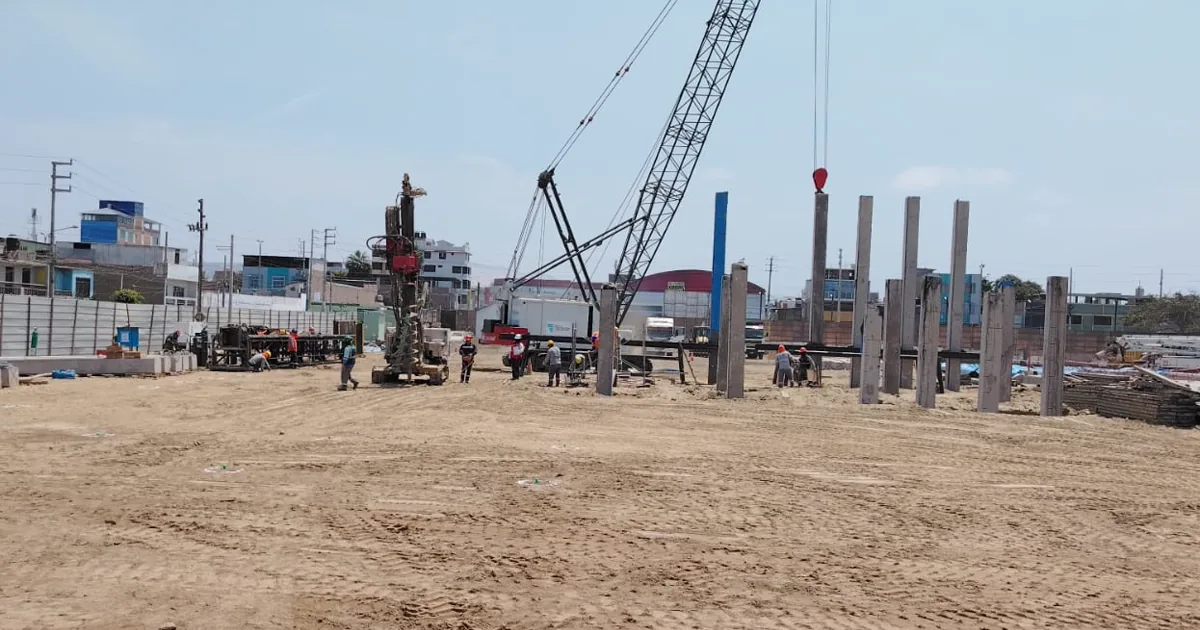

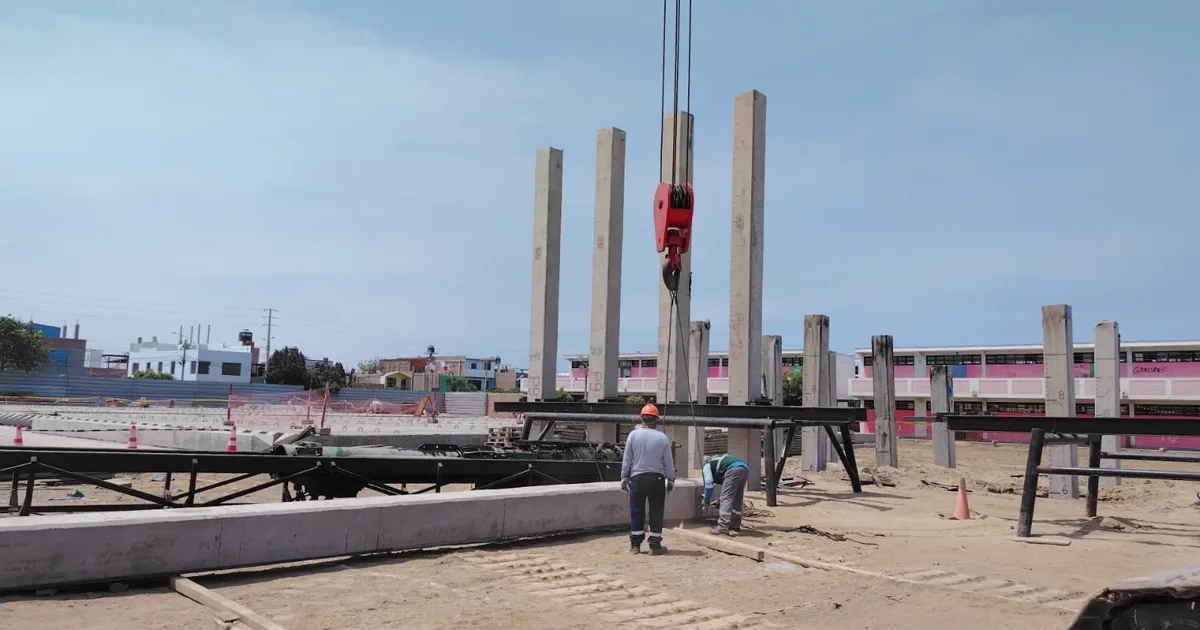

DCC Perú ejecutó el hincado de 418 pilotes prefabricados de 50×50 cm para la cimentación del Colegio Politécnico del Santa, en Chimbote, provincia del Santa, Áncash. Es el volumen de hincado más alto de nuestro registro.
A esa escala el problema deja de ser el pilote y pasa a ser el ritmo. La pregunta ya no es si un elemento entra, sino cuántos se colocan por día sin perder el control de cada uno. Esa es, justamente, la pregunta que un gerente de proyecto con obra de edificación necesita contestada.
El suelo costero no es homogéneo, y eso cambia el trabajo
Chimbote está sobre depósitos costeros: arenas de origen marino y aluvial. Las capas cambian de un punto a otro del mismo terreno. Además, el nivel freático no está lejos.
El hincado tiene una condición que el pilote excavado no tiene. El elemento no se adapta al terreno: el terreno tiene que dejarlo pasar. Por eso, cuando aparece un obstáculo duro a media profundidad —un bolón, un lente cementado, un relleno antiguo— el pilote no lo perfora. Se detiene, se desvía o se daña.
En esa obra los obstáculos aparecieron. Se midieron en campo, uno por uno, para saber a qué se enfrentaba cada eje antes de seguir hincando. No es un trámite. Es lo que permite decidir si un punto se resuelve con el mismo procedimiento o necesita otro tratamiento. Y evita descubrirlo con el pilote adentro.
Cómo se controla el hincado, pilote por pilote
Con cientos de elementos, el control no puede ser una inspección final. Se lleva durante el hincado. En concreto, se registran tres cosas:
- La posición y la verticalidad al iniciar. Un pilote que arranca desviado no se corrige después.
- El avance por golpe mientras el elemento entra, leído sobre las marcas del fuste.
- El rechazo, es decir cuánto penetra el pilote en los últimos golpes.
Ese registro sirve además para explicar después por qué un pilote se comportó distinto de su vecino. En un suelo heterogéneo, dos elementos separados por metros encuentran cosas distintas.
El rechazo no es la capacidad de carga
Conviene separar las dos cosas, porque se confunden seguido. El rechazo es una señal de campo: indica que el pilote alcanzó un estrato firme. Sin embargo, no entrega un número de capacidad portante.
La capacidad se mide con instrumento. La prueba de carga dinámica (PDA) entrega el análisis CAPWAP y la capacidad de carga resultante del pilote ensayado. Es la diferencia entre suponer que la cimentación resiste y tener el dato. El detalle del ensayo está en la página de pruebas de carga dinámica en pilotes.
Qué se verifica, cuántos y cuándo

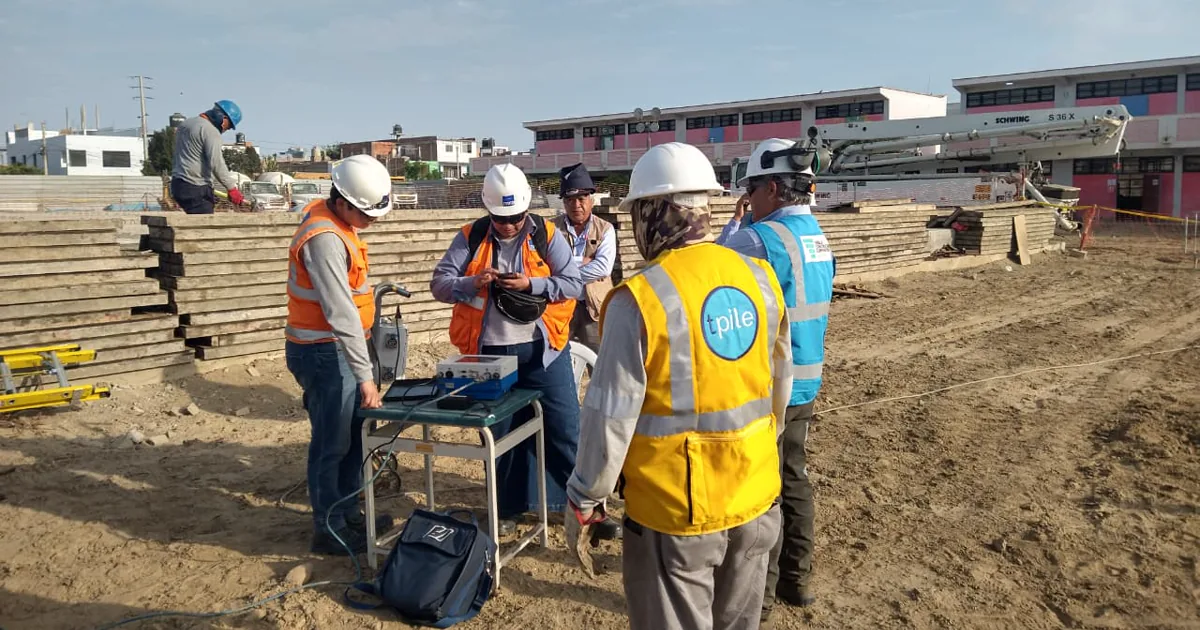

En el Colegio Politécnico se ejecutaron 10 ensayos PDA repartidos en tres campañas, a medida que avanzaba el hincado. No todos al final. Esa decisión tiene una ventaja práctica: un resultado observado a mitad del avance todavía se puede atender sobre los pilotes que faltan.
Si lo que se busca es integridad —la continuidad del fuste— el ensayo es otro. La comparación completa entre los dos está en PIT vs PDA, qué verifica cada ensayo. Y hay un plazo duro: los ensayos por pilote se ejecutan antes del vaciado de la zapata, porque después la zapata une el conjunto y ya no se puede medir cada elemento por separado.
Qué necesitamos para evaluar su proyecto
El detalle del servicio está en la página de hincado de pilotes. Para evaluar una edificación necesitamos cuatro cosas: ubicación y etapa del proyecto, el estudio de suelos disponible, planos o alcance preliminar, y tipo y cantidad estimada de pilotes.
Con eso se puede decir si el hincado es la solución adecuada para esa obra, qué sección corresponde y qué rendimiento es razonable esperar. DCC Perú ejecuta el hincado y también los ensayos que lo verifican, incluso en obras de terceros. Solicite una evaluación técnica de su proyecto.
